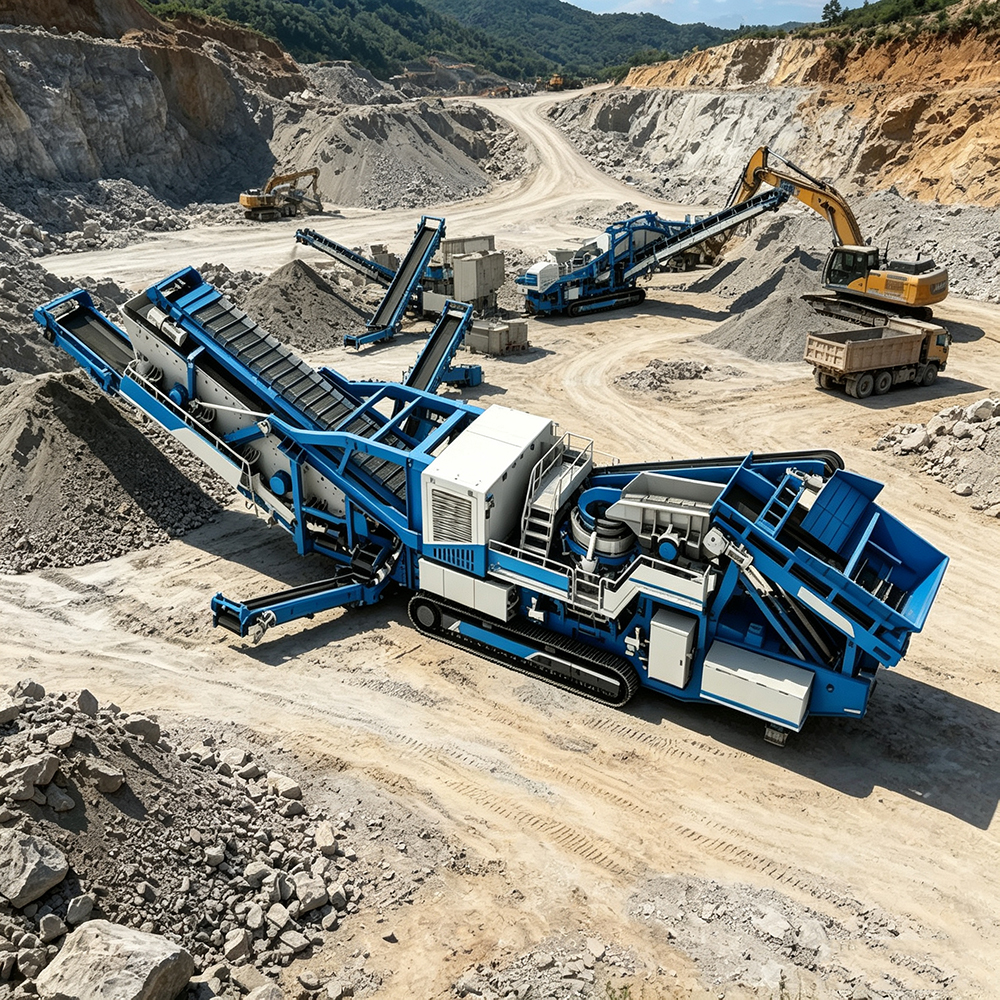

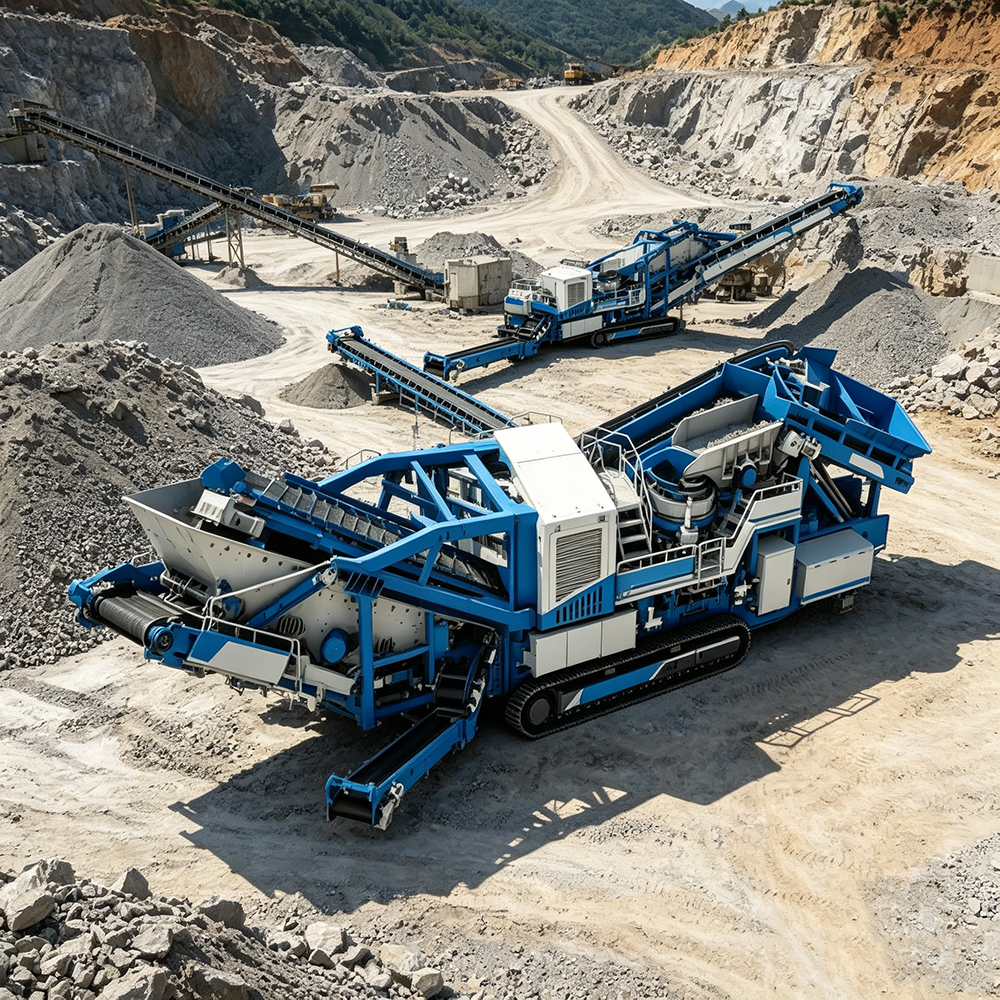

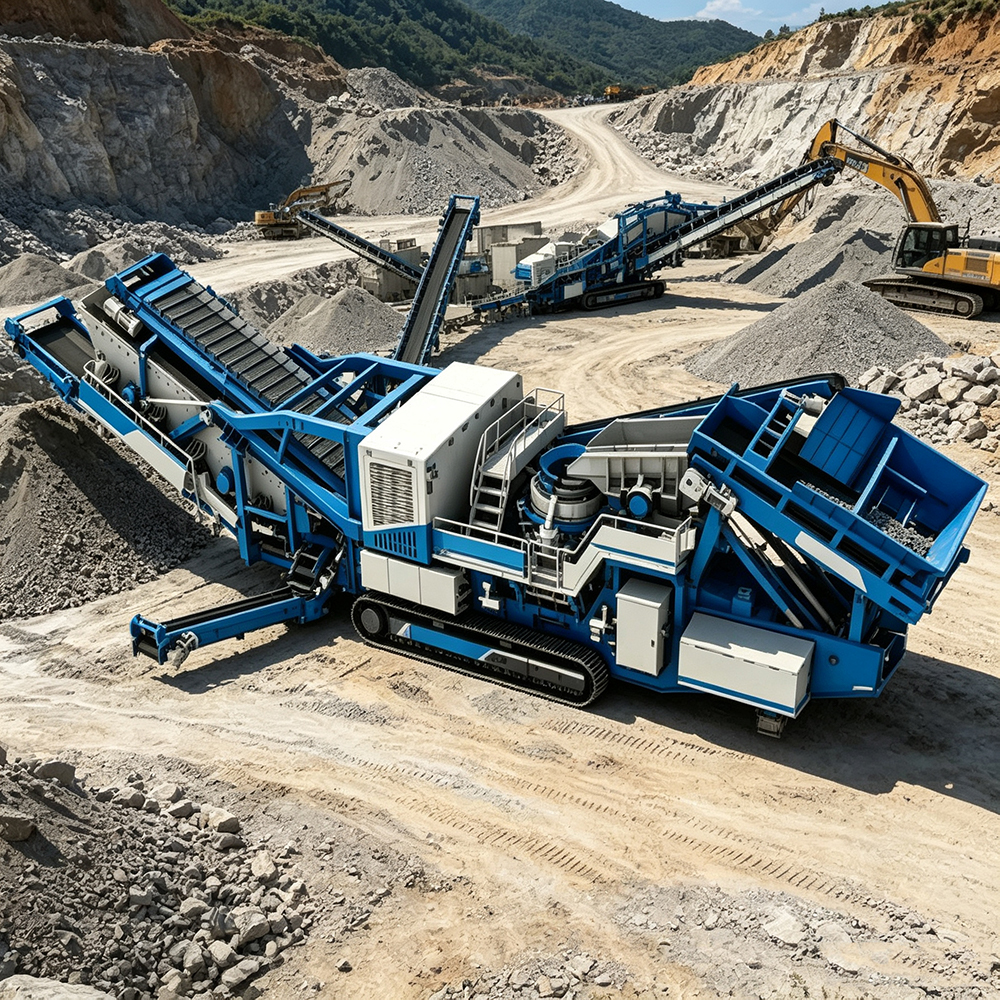

Site-uri miniere de la distanță în afara rețelei Stație de zdrobire a conului pe șenile alimentată cu motorină Implementare rapidă Furnizor EPC la cheie

Prezentare generală a echipamentelor

Concasare laminată atât pentru zdrobire, cât și pentru modelare, calitate înaltă a formei particulelor: Echipat cu o unitate principală de concasor hidraulic cu mai multe cilindri de 250 kW, capacitate de procesare de la 150 la 300 de tone pe oră, cu deschidere de descărcare reglabilă de la 10 la 45 mm. Materialul din camera de zdrobire este supus comprimarii repetate în stare laminată, rezultând un conținut scăzut de deformare și alungire și un conținut cubic ridicat. Produsele finite au o dimensiune uniformă a particulelor și o gradație continuă, îndeplinesc direct cerințele de calitate ale betonului de calitate superioară, straturilor de suprafață de asfalt și furajelor de moara pentru minerit.

Circuit închis plus garanție dublă pentru îndepărtarea fierului, produse finite curate și controlabile: un buncăr de 6 metri cubi, un alimentator cu șorț și un sistem de transport cu bandă cu mai multe căi formează flux continuu de material. Sita de retur încorporată realizează strivirea în circuit închis. Materialul supradimensionat este returnat automat pentru re-zdrobire, fără a lăsa particule supradimensionate în produsele finite. Un separator de fier magnetic permanent de 90 MT îndepărtează simultan impuritățile feroase în timpul transportului, împiedicând obiectele străine metalice să pătrundă în mori din aval, fabrici de amestecare sau depozite de produse finite.

Deplasare automată pe șenile All Terrain, relocare fără ridicare: Șasiul pe șenile de 500 mm lățime, cu transmisie hidraulică controlată de la distanță, oferă o viteză de deplasare de 0,5 până la 1 km/h. Poate urca pante longitudinale de 20 de grade și se poate adapta la pante laterale de 10 grade. Poate funcționa în apropierea bancurilor de mine, a taluzelor de cariere și a depozitelor de deșeuri din construcții. Structura de sarcină grea de 59 de tone are un centru de greutate stabil, fără scuturare în timpul funcționării. Dimensiunile compacte de transport permit transferul rapid al întregului utilaj între punctele de lucru fără suport de ridicare.

Autoalimentare plus Întreținere ușoară, disponibilitate și returnare mai mare: Setul generator diesel de 500 kW cu un rezervor mare de combustibil de 500 L permite funcționarea continuă pe termen lung în zonele miniere îndepărtate, fără rețea electrică externă. Reglarea camerei hidraulice completează setarea deschiderii de descărcare în câteva minute fără dezasamblarea mașinii. Părțile cheie folosesc materiale rezistente la uzură. În combinație cu lubrifierea centralizată și accesul convenabil la întreținere, timpul de nefuncționare este redus semnificativ, îmbunătățind disponibilitatea echipamentelor și rentabilitatea investiției.

Scenarii de aplicare

Concasare secundară și fină în minele de metal precum cuprul, fierul și aurul. Prelucrare agregate de rocă tare pentru beton de calitate superioară și pavaj de asfalt. Concasare și modelare secundară și terțiară în linii de producție de nisip și agregate. Concasare în apropiere de șantier în condiții complexe de teren în cariere. Utilizarea resurselor deșeurilor de construcții și utilizarea completă a rocilor sterile ale minei.

Fluxul procesului

Pasul 1 Recepția materialului și îndepărtarea fierului: Încărcătorul alimentează materialul în buncărul pentru sarcini grele. Hrănitorul cu șorț asigură o hrănire stabilă. Separatorul de fier magnetic permanent indeparteaza impuritatile feroase la sursa.
Pasul 2 Concasare secundară: Materialul de alimentare intră în concasorul hidraulic cu mai multe cilindri. Zdrobirea laminată realizează zdrobirea și modelarea simultană. Reglarea hidraulică a deschiderii de descărcare blochează dimensiunea particulelor țintă.
Pasul 3 Circulație în circuit închis: ecranul de retur încorporat completează inspecția. Se scoate material calificat. Materialul supradimensionat este returnat automat la concasorul cu con de cureaua de retur pentru re-zdrobire, asigurând nicio supradimensionare în produsele finite.
Pasul 4 Stocare gradată: transportoarele cu bandă cu mai multe căi deviază materialul după specificații precum 0 până la 10 mm, 10 până la 20 mm și 20 până la 31,5 mm, îndeplinind cerințele de gradare pentru diferite utilizări.
Pasul 5 Relocare mobilă: deplasarea cu șenile controlată de la distanță permite mutarea automată între bancuri și terenul în pantă fără suport de macara sau construcție de fundație.
Pasul 6 Funcționare stabilă: Setul generator diesel oferă energie automată pentru condițiile în afara rețelei. Reglarea hidraulică a deschiderii și inspecția stării pieselor de uzură reduc la minimum timpul de oprire neplanificat.

Conținutul serviciului

Proiectarea schemei: testarea durității și abrazivității minereului, împărțirea etapei de zdrobire, calculul procesului în circuit închis și selecția echipamentului. Aspectul procesului de ieșire, soluții de relocare și calcule ale costului pe tonă.
Fabricarea echipamentelor: Mașina completă finalizează asamblarea finală modulară și punerea în funcțiune a legăturii în fabrică. Unitatea principală a concasorului și piesele de uzură folosesc oțel cu conținut ridicat de mangan și materiale din aliaje cu conținut ridicat de crom. Nicio operațiune de încercare de încărcare și încărcare nu este finalizată înainte de livrare.
Instalare și punere în funcțiune: După ce șenilele se deplasează în poziție, punerea în funcțiune a legăturii sistemului, operarea de probă cu materialul, testarea dimensiunii și formei particulelor și acceptarea protecției de siguranță sunt finalizate. Se oferă cursuri de operare și întreținere la fața locului.
Încredințare de operare și întreținere: Sunt disponibile servicii de încredințare EPCO, inclusiv inspecții regulate, furnizare de piese de schimb, planuri de înlocuire a pieselor de uzură, diagnosticare la distanță și optimizare a capacității. Ambele sunt posibile contractarea pe tonă sau operarea la fața locului.

Cazul proiectului și date

Namibia Mining Area Road and Hard Rock Aggregate Project: Proiectul este situat într-o zonă minieră îndepărtată, aridă și prăfuită. Materiile prime sunt granit și diabază cu duritate mare și abrazivitate puternică. Situl nu are acces la rețeaua electrică, iar fața minieră trebuie să se ridice treptat și să se mute pe măsură ce secțiunile de autostradă avansează. Clientul a adoptat o stație mobilă de concasare hidraulică cu mai multe cilindri cu șenile pentru concasare și modelare secundară. Materialul de alimentare este produsul din etapa anterioară a concasorului cu falci. Capacitatea reală de operare este de aproximativ 260 de tone pe oră. Orificiul de refulare este reglat hidraulic la 25 mm. Produsele finite sunt furnizate la instalația de amestec asfalt și la baza drumului. Echipamentul este alimentat complet de un generator diesel și se bazează pe deplasarea pe șenile controlată de la distanță pentru a se deplasa treptat între suprafața minieră și instalația de amestec. Nu a fost construită nicio fundație fixă. Feedback-ul clienților: după ce ecranul de retur cu circuit închis a fost pus în funcțiune, nu a fost găsit niciun material supradimensionat în produsele finite. Conținutul de descuamare și alungire a fost semnificativ mai mic decât cerințele contractului. Gradația agregatului pentru amestecul asfaltic a fost stabilă. Separatorul de fier magnetic permanent a extras în mod repetat fragmentele de bare de armare și de instrumente de foraj rămase pe suprafața minieră, prevenind deteriorarea echipamentului de amestecare din aval. Reglarea hidraulică a deschiderii, combinată cu piesele de uzură, au redus semnificativ timpul neplanificat. Disponibilitatea echipamentelor a rămas la un nivel ridicat, asigurând capacitatea în perioada de construcție a sezonului uscat.

FAQ

Î1: Ce probleme rezolvă acest echipament în principal la zdrobirea secundară și fină?

Această mașină este concepută special pentru zdrobirea secundară și terțiară și modelarea rocilor dure, minereului și agregatelor (concasator hidraulic cu șenile, instalație de formare terțiară secundară). Zdrobirea laminată reduce conținutul de scădere și alungire și crește conținutul cubic. Deschiderea de refulare este setată rapid de sistemul hidraulic în interval. O linie poate trece de la zdrobirea secundară grosieră la modelarea fină, adaptându-se la diferite cerințe de inginerie pentru dimensiunea și forma particulelor finite.

Î2: Cum funcționează în zone miniere îndepărtate, fără rețea electrică și cu condiții proaste de drum?

Echipamentul are un generator diesel încorporat pentru alimentare independentă (stație mobilă de concasor cu con alimentată cu generator diesel pentru mine la distanță în afara rețelei). Poate funcționa perioade lungi de timp fără conexiune externă de alimentare. Travel folosește un șasiu cu șenile cu acționare hidraulică controlat de la distanță (șasiu pe șenile pentru toate terenurile controlat de la distanță). Poate urca pante abrupte și se poate adapta la pante laterale, strivindu-se aproape de suprafața minieră, reducând manipularea materialelor și nefiind nevoie de construcție de drumuri dedicate.

Î3: Cum sunt garantate gradația și puritatea produsului finit?

Echipamentul are încorporat o sită de retur pentru a forma un ciclu de circuit închis (instalație de concasare a circuitului închis de sită de retur). Materialul supradimensionat este returnat automat în camera de zdrobire pentru re-zdrobire. Limita superioară a dimensiunii particulelor produsului finit este controlată. Un separator magnetic permanent este configurat în etapa de transport pentru îndepărtarea feroaselor (separator magnetic permanent îndepărtarea feroaselor), îndepărtând simultan impuritățile feroase. Combinația asigură o gradare continuă și stabilă, împiedicând în același timp obiectele străine metalice să afecteze morile din aval, instalațiile de amestecare și calitatea proiectului final.

Faceți clic pentru a obține soluția dvs

Pentru soluții de selecție și cotații pentru instalația de concasor hidraulic cu șenile pentru mine de metal și agregat de rocă tare, vă rugăm să contactați Zhongyu Dingli pentru proiectarea gratuită a procesului, configurarea echipamentelor și calcule de rentabilitate a investiției.
